Стабілізований регулятор на мікроконтролері

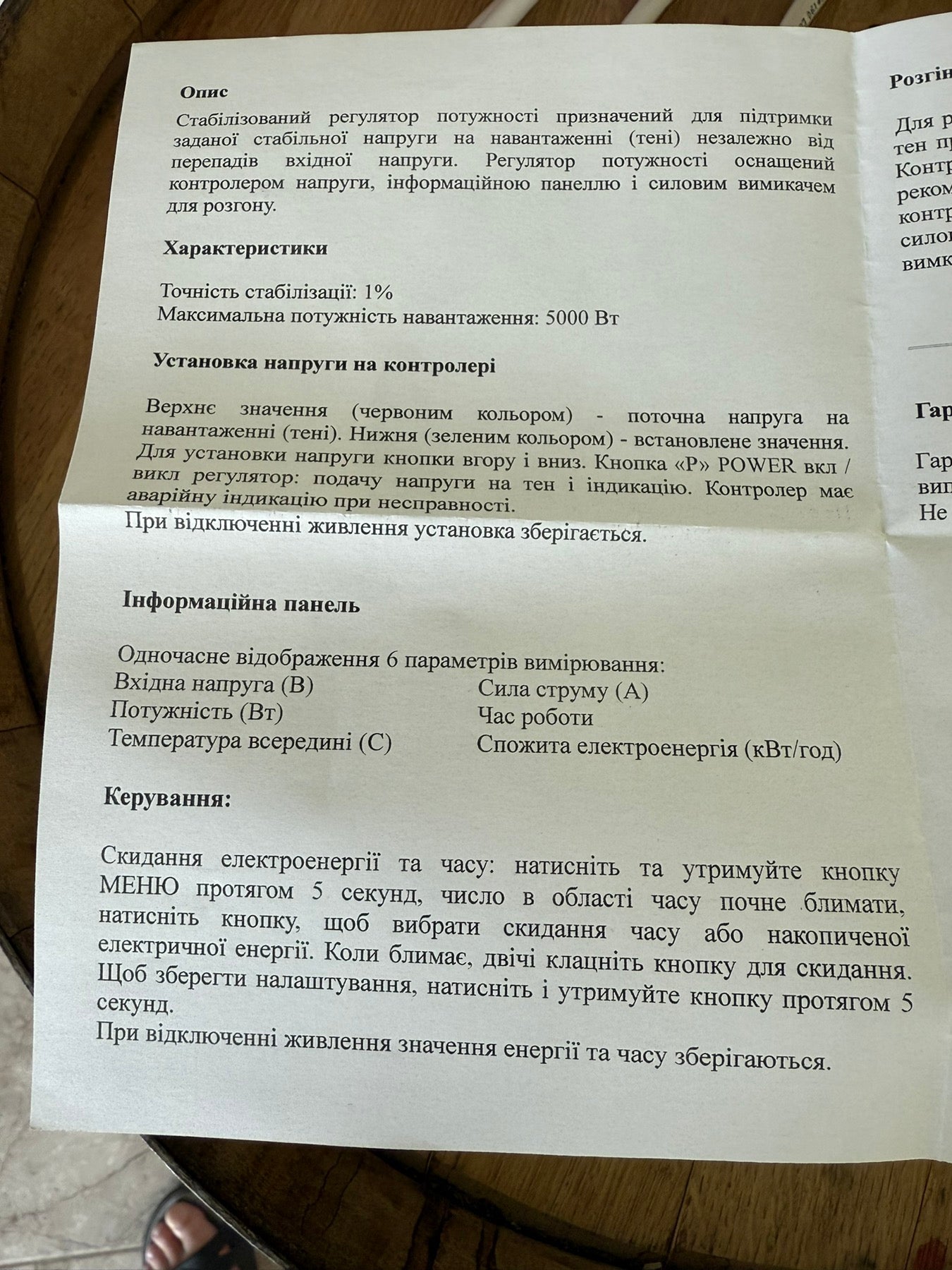

Опис

Стабілізований регулятор потужності призначений для підтримки заданої стабільної напруги на навантаженні (Тене) незалежно від перепадів вхідної напруги.

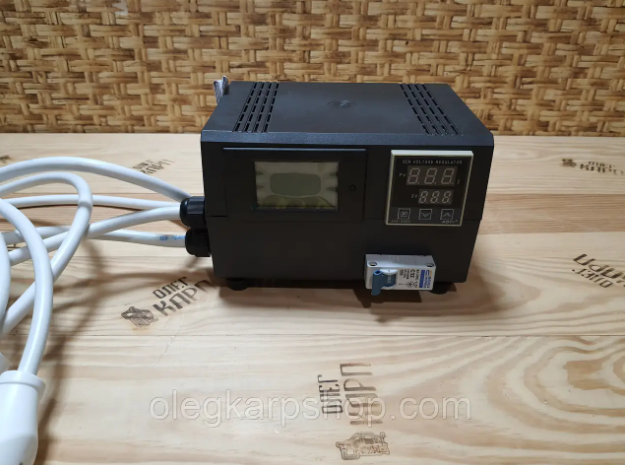

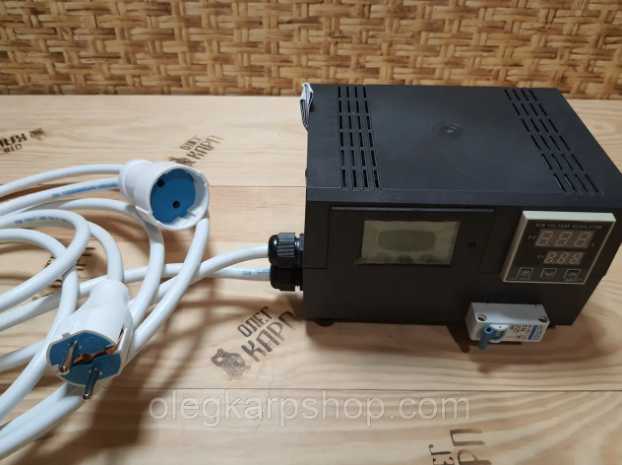

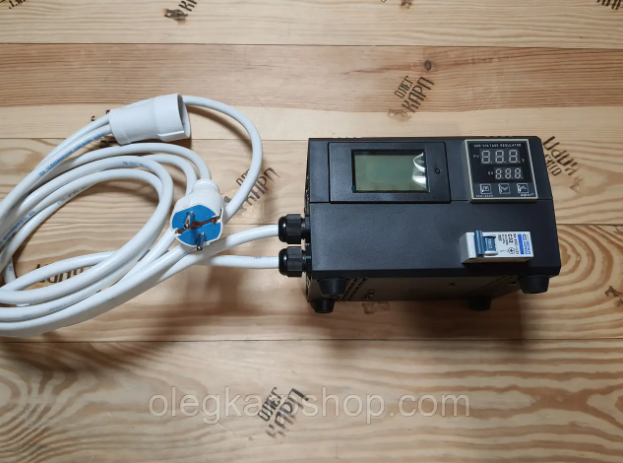

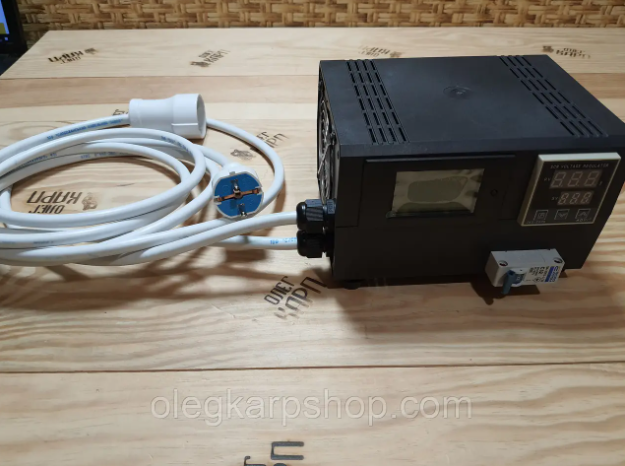

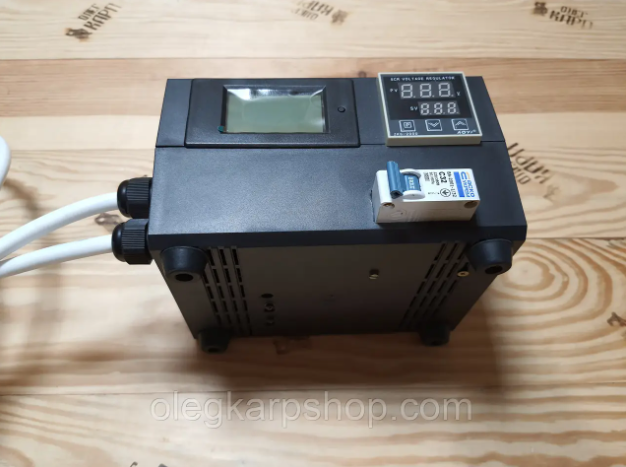

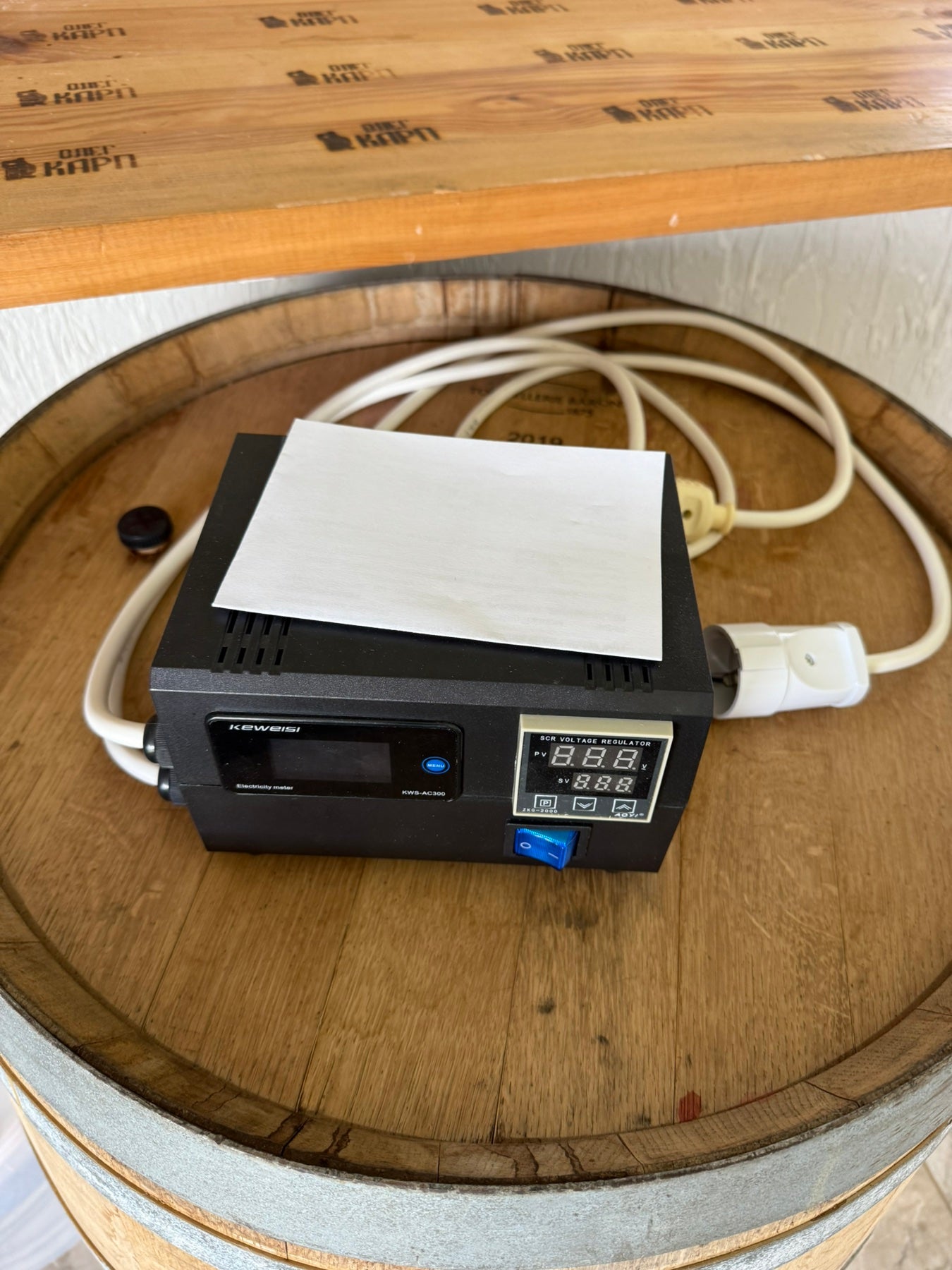

Регулятор потужності обладнаний контролером напруги, інформаційною панеллю та силовим вимикачем для розгону.

Характеристики

• Точність стабілізації: 1%
• Максимальна потужність навантаження: 5000 Вт

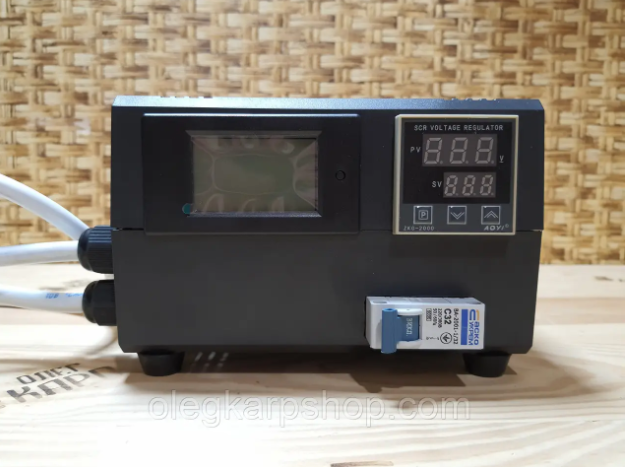

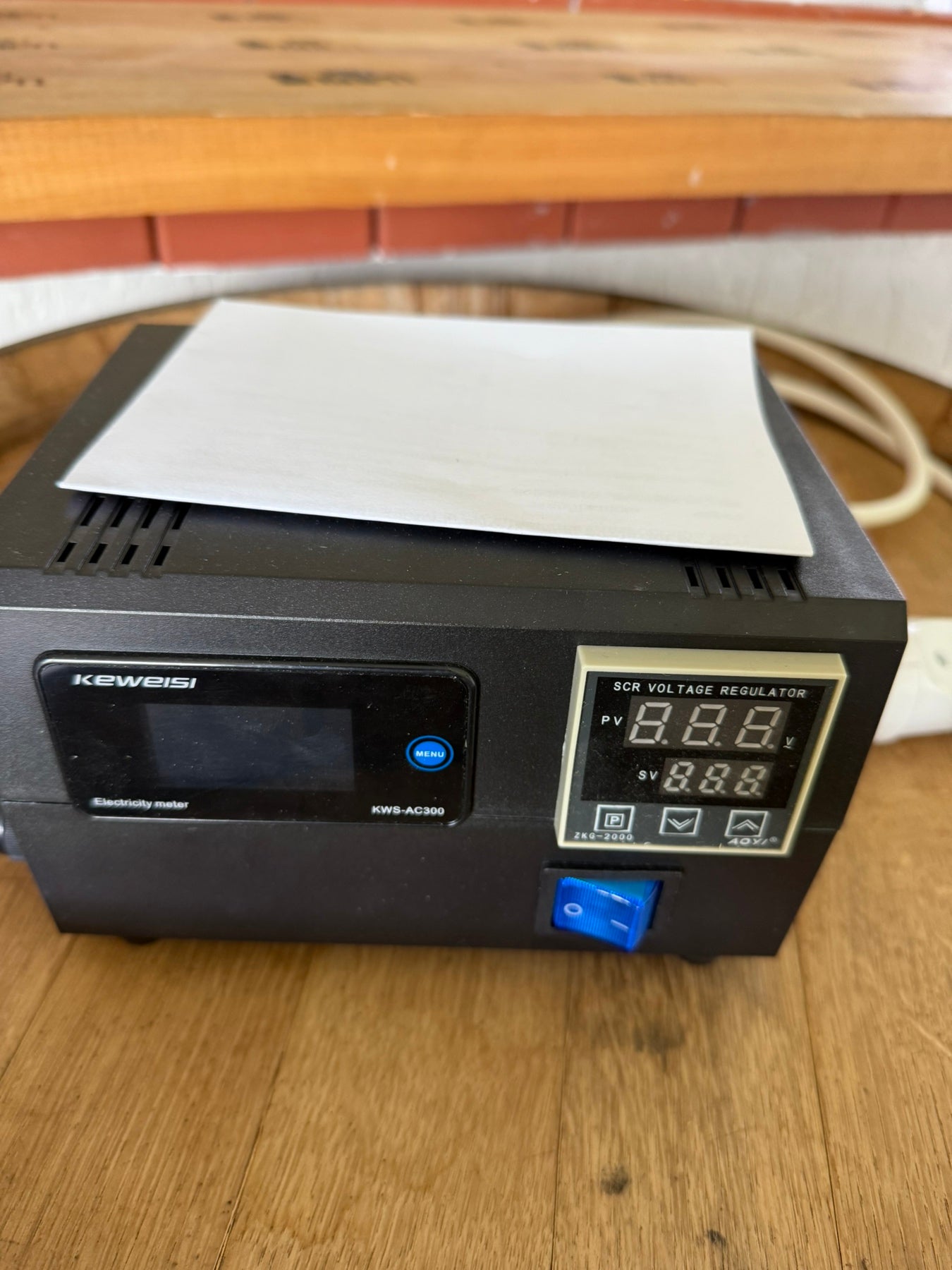

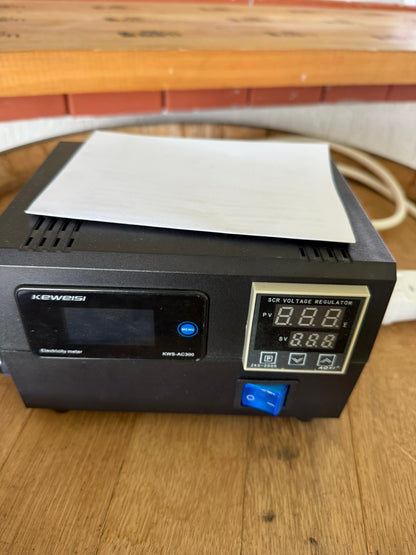

Встановлення напруги на контролері

• Верхнє значення (червоним кольором) — поточна напруга на навантаженні (тене).
• Нижнє (зеленим кольором) — встановлене значення.
• Для встановлення напруги кнопки вгору та вниз.
• Кнопка "Р"  POWER  вмик./вимк. регулятор: подавання напруги на та індикацію.
• Має аварійну індикацію в разі несправності.
• У разі вимкнення живлення пристрій зберігається.

Інформаційна панель

• Одночасне відтворення 4 параметрів вимірювання:
• Вхідна напруга (В)
• Сила струму (А)
• Споживана потужність (Вт)
• Лічильник споживаної енергії (кВт/год)
• До 10 кВт/год виводиться в Вт/год, більше 10 — у кВт/год
• Настроюваний сигнал тривоги у разі перевантаження — у разі перевищення встановленого порога потужності видає сигнал — мерехтіння підсвітки.

Керування

• Коротке натискання на кнопку вмик./вимк. підсвітку.
• Тривале натискання на кнопку (понад 5 сек) — скидання показань кВт/год витраченої енергії. Показання енергії
• починають блимати, для скидання потрібно короткочасно натиснути на кнопку.
• Натискання на кнопку приблизно 3 сек (на екрані загоряється SET CLr) — встановлення порогу максимальної потужності, у
• лівому нижньому кутку будуть по черзі блимати відповідні регістри (через 3 секунди).
• Натисканням кнопки збільшуємо або зменшуємо ліміт потужності до необхідного значення.
• Після встановлення натиснути кнопку понад 5 сек. щоб зберегти значення.
• У разі вимкнення живлення значення кВт/год і поріг захисту зберігаються.

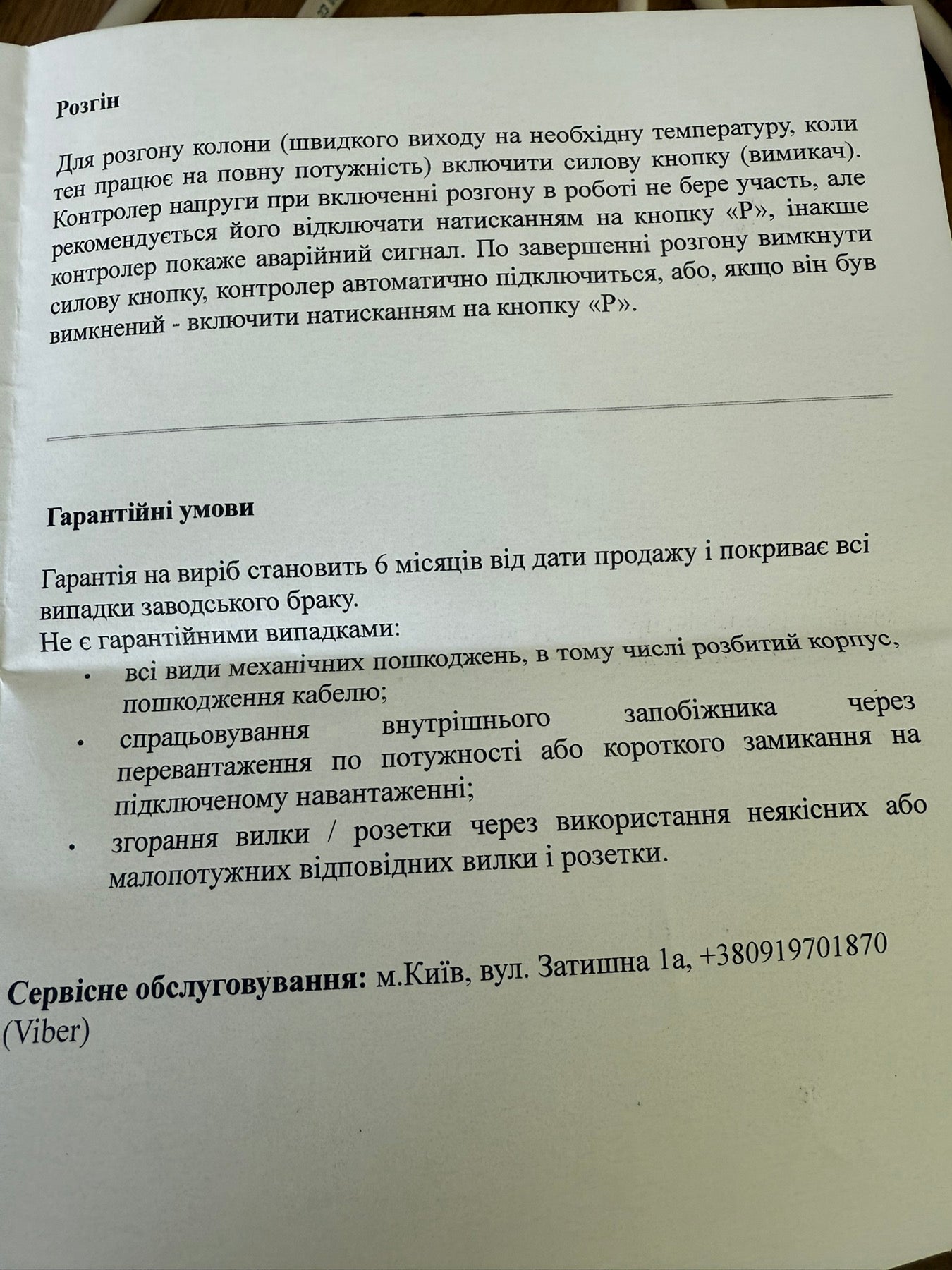

Розгін

• Для розгону колони (швидкого виходу на необхідну температуру, коли тен працює на повну потужність) увімкнути силову кнопку (вимикач). Контролер напруги під час увімкнення розгону в роботі не бере участі, але рекомендується його вимикати натисканням на кнопку "Р", інакше контролер покаже аварійний сигнал.
• Після завершення розгону вимкнути силову кнопку, контролер автоматично під'єднається або, якщо він був вимкнений — увімкнути натисканням на кнопку "Р".

Гарантійні умови

Гарантія на виріб становить 6 місяців від дати продажу та покриває всі випадки заводського браку.
Не є гарантійними пригодами:

• всі типи механічних пошкоджень, зокрема розбитий корпус, ушкодження кабелю;
• спрацьовування внутрішнього запобіжника через перевантаження за потужністю або коротке замикання на під'єднаному навантаженні;
• згоряння вилки/розетки через використання неякісних або слабопотужних у відповідь виделки та розетки

Відмітність 7квт версії (+200 грн):

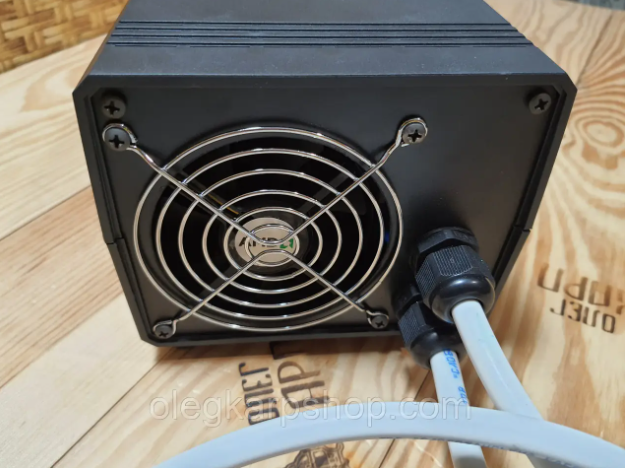

• більш продуктивна, але й галасливіша система охолодження
• постачається без вилки та розетки, розрахований на пряме під'єднання в щиток або через гвинтові клемники (на струм 35 А)
• підводні дроти 4 мм2, довжина 2 м.
